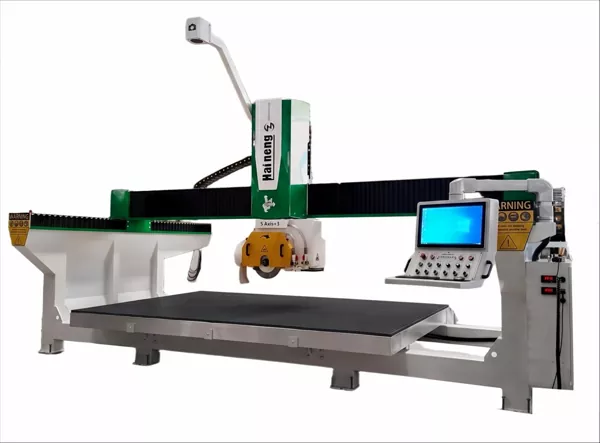

HTQ700GLمنشار جسر CNC ذو 5 محاورتم تصميمه لمعالجات الحجر التي تحتاج إلى مرونة أكبر من إعداد القطع المستقيم التقليدي. بفضل التحكم CNC، وبرمجة استيراد CAD، وحركة رأس القطع القابلة للتعديل، والهيكل الملحوم عالي التحمل، تدعم الماكينة مجموعة من تطبيقات قطع وتشكيل الأحجار.
ما الذي يمكن أن يفعله منشار الجسر CNC ذو 5 محاور HTQ700GL؟
ليس كل مشروع حجري له مخطط مستطيل. قد تتطلب أسطح المطبخ وأسطح الحمامات والمكونات المعمارية والقطع الحجرية المزخرفة حواف زاوية أو مقاطع منحنية أو أجزاء ذات شكل مخصص.
يدعم HTQ700GL مجموعة متنوعة من عمليات القطع والتشكيل، بما في ذلك:
- القطع المستقيم والزاوي:معالجة الألواح الحجرية وقطع الأجزاء بزوايا مناسبة.
- قطع على شكل مخصص:يتم إنتاج الأشكال الدائرية والبيضاوية والمروحية والمتعددة والأشكال الماسية وغيرها من الأشكال غير المنتظمة.

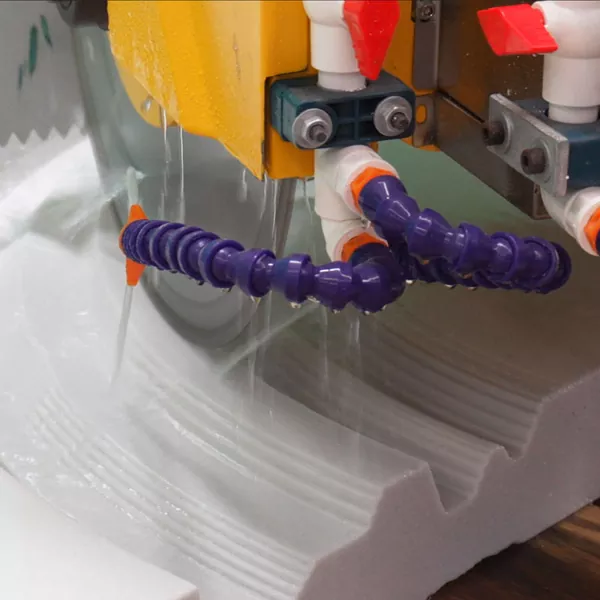

- التنميط المنحني:اتبع الخطوط المستقيمة والمنحنية للحصول على مكونات حجرية زخرفية مناسبة.
- قطع الأخدود:قم بإنشاء أخاديد مستقيمة وزاوية وشبكة للتطبيقات المناسبة.
- الميلا وتشكيل الحافة:استخدم حركة رأس القطع القابلة للتعديل لتلبية متطلبات التصميم المختلفة.
تسرد مواصفات الماكينة دوران المحور C من 0 إلى 360 درجة وحركة المحور A من 0 إلى 90 درجة. طاولة العمل لديها نطاق ميل أقصى محدد من 0 إلى 85 درجة.
توفر نطاقات الحركة هذه للمصنعين المزيد من الخيارات عند التخطيط للعمل المخصص. تعتمد قدرة المعالجة الفعلية على المادة وأبعاد قطعة العمل وتكوين الشفرة والأدوات وطريقة القطع المحددة. بالنسبة للوظائف الصعبة أو غير العادية، اطلب من المورد تأكيد الإعداد وترتيب اختبار قطع العينة.
التطبيقات في كونترتوب وتصنيع الحجر
كونترتوب المطبخ والحمام
غالبًا ما يتضمن إنتاج كونترتوب أكثر من مجرد تغيير حجم البلاطة. اعتمادًا على التصميم، قد تتطلب المهمة حوافًا بزاوية أو فتحات حوض أو فتحات صنبور أو أخاديد تصريف.
يدعم HTQ700GL عمليات القطع والتوصيف. ومن خلال ملحق قاطع الطحن الاختياري والأدوات المناسبة، يمكن أيضًا تكوين الماكينة للقيام بمهام تصنيع إضافية، بما في ذلك حوض الطحن وفتحات الصنبور، وأخاديد الصرف، وحواف سطح العمل. يتطلب التلميع عجلات وأدوات طحن مناسبة.
بالنسبة لورش العمل التي تعالج كلاً من أسطح العمل القياسية والتصميمات المخصصة، قد يساعد هذا التكوين في جلب العديد من العمليات المناسبة إلى جهاز واحد. تأكد من المعدات الاختيارية والأدوات المطلوبة قبل الطلب.
معالجة الجرانيت والرخام
غالبًا ما تتعامل ورش الجرانيت والرخام مع المنتجات ذات السماكات والخطوط العريضة ومتطلبات التشطيب المختلفة. يعتبر HTQ700GL مناسبًا لتقييم التطبيقات مثل المكونات الحجرية المشكلة، والقطع ذات الزوايا، والمقاطع الزخرفية.
نطاق قطر الشفرة المحدد هو 350 إلى 700 ملم. لا ينبغي التعامل مع الحد الأقصى لقطر الشفرة على أنه الحد الأقصى لعمق القطع. يعتمد عمق القطع الذي يمكن تحقيقه وظروف العمل الموصى بها على تكوين الماكينة والشفرة والمواد المحددة.
البلاط والحجر الهندسي
قد يتطلب البلاط كبير الحجم والمنتجات الحجرية الهندسية مسارات قطع مخططة ومعالجات حافة محددة. يستخدم HTQ700GL التحكم باستخدام الحاسب الآلي وبرمجة استيراد CAD لدعم العمليات المبرمجة للمواد المناسبة وتصميمات الأجزاء.
قبل معالجة المواد غير المألوفة، تأكد من توافق الشفرة ودعم قطع العمل وإعدادات التغذية وجودة الحافة النهائية المطلوبة مع المورد.

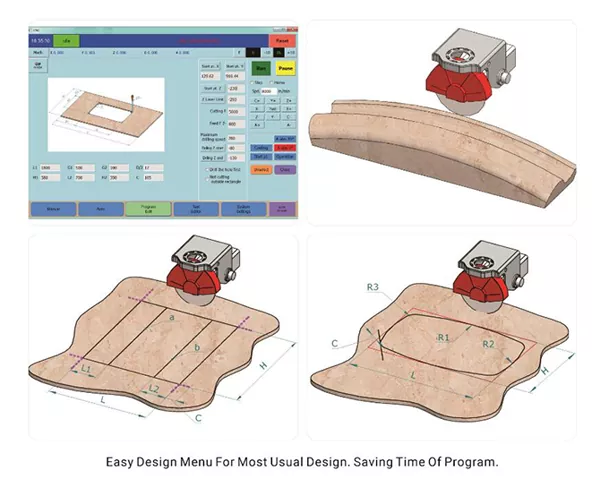

برمجة استيراد CAD وتشغيل CNC
تعتبر البرمجة أحد الاعتبارات المهمة عندما تتعامل ورشة عمل الحجر مع أشكال الأجزاء المختلفة ورسومات العملاء. تكون الآلة ذات القدرة الحركية الواسعة مفيدة للغاية عندما يتمكن المشغلون من إعداد مسارات القطع المطلوبة بطريقة قابلة للتكرار.
يستخدم HTQ700GL التحكم CNC وبرمجة استيراد CAD. تصف وثائق المنتج الخاصة به واجهة تعمل باللمس مصممة لتبسيط التشغيل ونظام يمكنه إنشاء رسومات من البيانات المدخلة.
يتضمن سير العمل النموذجي إعداد الرسم واستيراد بيانات CAD المتوافقة والتحقق من متطلبات المعالجة وإعداد المواد والأدوات والتحقق من المهمة قبل بدء المعالجة التلقائية.
ينطبق هذا النهج على ورش العمل التي تتلقى بانتظام رسومات مخصصة أو تكرر إنتاج أجزاء مماثلة. قبل شراء HTQ700GLمنشار جسر CNC ذو 5 محاور، قم بتأكيد تنسيقات ملفات CAD المدعومة ومتطلبات البرامج وترتيبات تدريب المشغلين.
هيكل عالي التحمل ومكونات الحركة
يعد بناء الماكينة عاملاً آخر يجب مراعاته عند اختيار المعدات للإنتاج المنتظم. يستخدم HTQ700GL هيكلًا ملحومًا صلبًا متكاملاً. تشتمل مكونات الحركة الموثقة على قضبان خطية، ومسامير كروية، وتروس حلزونية، ومخفضات كوكبية عالية الدقة ونظام مؤازر.
تحتوي الماكينة على محرك رئيسي محدد بقدرة 22 كيلووات ونطاق سرعة يتراوح من 0 إلى 6000 دورة في الدقيقة. تم إدراج إجمالي طاقة الماكينة المثبتة بـ 33 كيلووات.
توفر هذه المواصفات نقطة بداية مفيدة لمقارنة المعدات. ومع ذلك، تعتمد سرعة القطع وجودة الحافة النهائية ومخرجات الإنتاج على عوامل مثل الشفرة المحددة وخصائص المواد وعمق القطع وإعدادات التغذية وإعدادات المشغل.
HTQ700GL المواصفات الفنية
تعتمد الأرقام التالية على وثائق المنتج الخاصة بالشركة المصنعة. التحويلات الإمبراطورية تقريبية.
| مواصفة | HTQ700GL |
|---|---|
| نوع الآلة | منشار جسر أحادي الكتلة للخدمة الشاقة باستخدام الحاسب الآلي ذو 5 محاور |
| نظام التحكم | CNC |
| طريقة البرمجة | استيراد CAD |
| قطر الشفرة | 350–700 ملم (13.8–27.6 بوصة) |
| قوة المحرك الرئيسي | 22 كيلو واط (حوالي 29.5 حصان) |
| نطاق السرعة | 0-6000 دورة في الدقيقة |
| السفر بالمحور X | 3800 ملم (149.6 بوصة) |
| السفر على المحور Y | 2400 ملم (94.5 بوصة) |
| السفر بالمحور Z | 500 ملم (19.7 بوصة) |
| دوران المحور C | 0-360 درجة |
| حركة المحور أ | 0-90 درجة |
| الحد الأقصى لإمالة المنضدة | 0-85 درجة |
| أبعاد المنضدة | 3600 × 2200 ملم (141.7 × 86.6 بوصة) |
| إجمالي الطاقة | 33 كيلو واط (حوالي 44.3 حصان) |
| الوزن الإجمالي | 5000 كجم (حوالي 11023 رطلاً) |
| الأبعاد الشاملة | 5800 × 3400 × 3600 ملم (حوالي 19.0 × 11.2 × 11.8 قدم) |
ملاحظة التثبيت:لا تمثل الأبعاد الإجمالية خلوص التشغيل الكامل المطلوب حول الماكينة. تأكد من الإمداد الكهربائي والوصول إلى الموقع وظروف الأرضية ومساحة التحميل وتصريح الصيانة ومتطلبات التثبيت قبل إعداد ورشة العمل.
هل HTQ700GL مناسب لورشة العمل الخاصة بك؟
تعتمد الآلة المناسبة على الوظائف التي يطلبها عملاؤك بالفعل. قد يكون لورشة العمل التي تركز على تحجيم الألواح المستطيلة متطلبات مختلفة عن تلك التي تصنع بشكل منتظم أجزاء كونترتوب مخصصة أو مقاطع حجرية غير منتظمة.
قد يكون من المفيد التفكير في HTQ700GL إذا كان متجرك:
- يعالج القطع ذات الزوايا أو الخطوط المنحنية أو الأجزاء الحجرية ذات الشكل المخصص.
- يحتاج إلى تحكم CNC وبرمجة استيراد CAD للعمل القائم على الرسم.
- يعمل مع الجرانيت والرخام والحجر الهندسي والبلاط أو مواد البناء الأخرى المتوافقة.
- يريد تقييم عمليات الطحن الاختيارية لتطبيقات كونترتوب المناسبة.
- لديه المساحة الأرضية والقدرة الكهربائية المطلوبة للآلة.
قبل اتخاذ قرار الشراء، قم بإعداد العديد من الرسومات التمثيلية. قم بتضمين مهمة قطع قياسية، وقطع بزاوية، وشكل جانبي غير منتظم. اطلب من المورد تأكيد التكوين المناسب والأدوات وطريقة المعالجة لكل مهمة.
ما يجب التحقق منه قبل طلب عرض الأسعار
المواد والسمك
حدد المواد التي تقوم بمعالجتها في أغلب الأحيان وقم بتوفير السُمك النموذجي والحد الأقصى لسماكة قطعة العمل. قد تتطلب المواد المختلفة شفرات وظروف عمل مختلفة.
أبعاد الجزء ومتطلبات القطع
شارك الطول والعرض والسمك والزوايا المطلوبة وتفاصيل الملف الشخصي المعتادة. ويساعد هذا المورد على تقييم ما إذا كان مسار الماكينة والتكوين المقترح مناسبين أم لا.
الأدوات والوظائف الاختيارية
حدد ما إذا كانت مهامك تحتاج إلى قطع مستقيم أو قطع بزاوية أو ملفات تعريف مخصصة أو أخاديد أو طحن أو تلميع. تأكد من الوظائف التي تتطلب معدات اختيارية بدلاً من افتراض أن كل عملية مضمنة في التكوين القياسي.
البرمجيات وظروف المصنع
توفير رسومات CAD تمثيلية وتأكيد تنسيقات الملفات المتوافقة. تحقق أيضًا من الوصول إلى الماكينة ومساحة التثبيت المتاحة والمتطلبات الكهربائية وتصريح الصيانة.
دعم ما بعد البيع
اسأل عن إرشادات التثبيت وتدريب المشغلين وقطع الغيار ووثائق الصيانة والدعم الفني. يجب مراجعة هذه التفاصيل جنبًا إلى جنب مع مواصفات الجهاز وسعر الشراء.
الأسئلة المتداولة
ما هي المواد التي يمكن معالجة HTQ700GL؟
تسرد وثائق المنتج الألواح والبلاط والرخام والحجر الاصطناعي والجرانيت ومنتجات الأسمنت ومواد البناء الأخرى لتطبيقات القطع والتشكيل المناسبة. تأكد من التوافق مع المواد المحددة والسمك قبل الطلب.
هل يدعم HTQ700GL القطع بزاوية؟
نعم. حركة المحور A المحددة هي 0–90 درجة، ودوران المحور C هو 0–360 درجة. تحتوي طاولة العمل على نطاق ميل أقصى محدد يبلغ 0-85 درجة. اطلب من المورد التحقق من التكوين المطلوب لوظيفتك المقصودة.
هل يمكن للآلة معالجة فتحات الحوض وأخاديد الصرف؟
يمكن دعم مهام المعالجة الإضافية هذه باستخدام أداة قطع الطحن الاختيارية والأدوات المناسبة. قم بتأكيد المرفق والأدوات والإعدادات المطلوبة عند طلب عرض الأسعار.
كيف تتم برمجة الآلة؟
طريقة البرمجة المحددة هي استيراد CAD. يجب تأكيد تنسيقات الملفات المدعومة ومتطلبات البرامج مع المورد.
ما هو الحد الأقصى لقطر الشفرة؟
نطاق قطر الشفرة المحدد هو 350-700 ملم، أي حوالي 13.8-27.6 بوصة. هذا الرقم لا يحدد بحد ذاته الحد الأقصى لعمق القطع.
ما هي المساحة التي يحتاجها الجهاز؟
الأبعاد الإجمالية المذكورة هي 5800 × 3400 × 3600 ملم. قد تكون هناك حاجة إلى مساحة إضافية لمعالجة المواد والتشغيل والصيانة والوصول الآمن. اطلب تخطيط التثبيت قبل إعداد الموقع.
ناقش متطلبات قطع الحجارة الخاصة بك مع شركة Haineng
HTQ700GLمنشار جسر CNC ذو 5 محاوريجمع بين التحكم باستخدام الحاسب الآلي، وبرمجة استيراد CAD، ومجموعة شفرات 350-700 مم، وحركة رأس القطع القابلة للتعديل، وهيكل ملحوم صلب متكامل. يمكن للتكوين الاختياري لقاطع الطحن أن يوسع استخدامه ليشمل مهام تصنيع سطح العمل الإضافية المناسبة.
لتحديد ما إذا كانت الماكينة تناسب احتياجات الإنتاج الخاصة بك، قم بمشاركة نوع المادة وأبعاد قطعة العمل والعمليات المطلوبة والرسومات التمثيلية مع Haineng. يمكن للمورد بعد ذلك المساعدة في تأكيد التكوين المناسب للماكينة والمعدات الاختيارية.
